Autodarts installeren: handleiding complete set

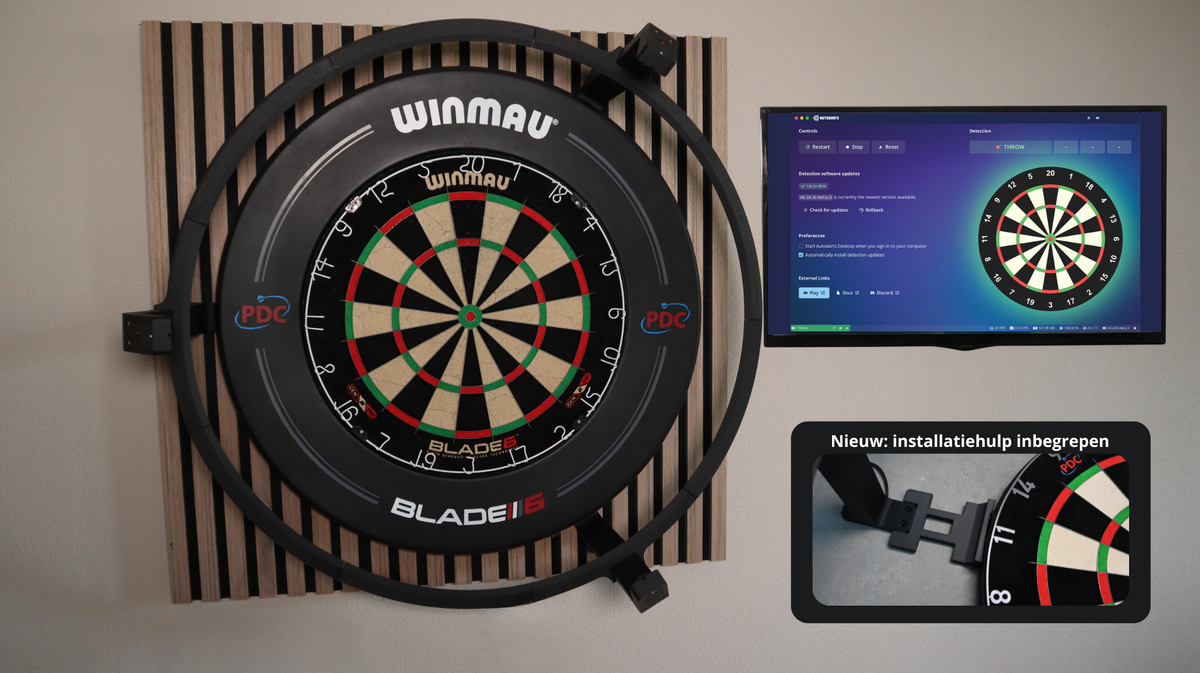

In deze handleiding lees je stap voor stap hoe je de Autodarts complete set met lichtring monteert en aan de muur hangt. Je zet eerst de drie camera-armen in elkaar, bouwt daarna de lichtring op en bevestigt de set tenslotte rond je dartbord. Reken op ongeveer 30 minuten. Met z'n tweeën gaat het makkelijker, maar dankzij de meegeleverde installatiehulp lukt het ook alleen.
Autodarts installeren in twee delen
- Monteren en ophangen, dat lees je op deze pagina.
- Aansluiten en kalibreren: camera's aansluiten op je computer of mini-pc, de software installeren en de camera's kalibreren. Dat lees je in onze handleiding Autodarts aansluiten en kalibreren.
Heb je de set voor de Winmau Plasma of Target Corona? Volg dan de handleiding voor de Winmau Plasma-set of de Target Corona-set.
Voordat je begint
Controleer eerst of je opstelling geschikt is. Dat scheelt je later gedoe.
- Een stevige muur of dartbaan. Een losse dartstandaard trilt mee bij elke worp, en in een dartkast past de set in de regel niet.
- Ongeveer 19 cm vrije ruimte rondom je bord voor de camerapoten.
- Een steeltip dartbord met nummerring, van elk merk.
- Een computer of mini-pc binnen ongeveer 2 meter van het bord. Kabels verlengen raden we af, dat gaat vaak ten koste van de registratie.
Wat zit er in de doos?
- 3 armen, 3 voeten en 3 ringverbindingen
- 3 camera's en 3 camerabehuizingen met afdekklepjes
- Ringdelen en verbindingsstukjes voor de lichtring
- Een ledstrip
- De installatiehulp voor het aftekenen van de schroefgaten
- Een USB-splitter van 1 meter
- Bouten, schroefjes en moeren
Wat heb je zelf nodig?
- Een kruiskopschroevendraaier of inbussleutel
- Een potlood
- Een boormachine en pluggen bij een stenen of gipsen muur
Deel 1: de camera-armen in elkaar zetten
Je maakt drie identieke camera-armen. Elke arm bestaat uit een voet, een arm, een ringverbinding en een camera in een behuizing.
- Pak per arm de onderdelen erbij: een arm, een voet en een ringverbinding, plus de 6 langere bouten voor alle drie de armen samen.
- Schroef voet, ringverbinding en arm aan elkaar met de langere bouten. Je schroeft ze direct in de schroefgaten, hier zijn geen moertjes nodig. Herhaal dit voor alle drie de armen.
- Schroef de camera in de behuizing met 2 kleine bolvormige schroefjes per camera. Zet de schroefjes diagonaal ten opzichte van elkaar vast, en zorg dat de aansluiting van de camera aan de onderkant zit. Draai ze niet te strak aan: vast is vast. Herhaal dit voor alle drie de camera's.
- Voer de camerakabel door de voet en de arm naar boven. Trek daarbij niet aan het witte stekkertje, anders kan de aansluiting losraken. Doe dit bij alle drie de armen.
- Haal de kabel voorzichtig door de behuizing en plug hem in de camera.
- Schroef het afdekklepje op de behuizing met een klein verzonken schroefje. Ook hier geldt: vast is vast.
- Schroef de behuizing met camera vast aan de arm met 2 kleinere bouten en moeren per arm. Trek voorzichtig aan de onderkant van de kabel, zodat hij strak zit terwijl je de behuizing vastschroeft.
Deel 2: de lichtring opbouwen
- Duw de verbindingsstukjes in de ringverbindingen van de drie camera-armen, aan allebei de uiteinden.
- Maak de ring compleet met de overige ringdelen en verbindingsstukjes.
- Plak de ledstrip in de ring. Zorg dat het punt waar de draden aan de ledstrip vastzitten altijd onderaan de ring zit. Zit de aansluiting bovenaan of opzij, dan kan de ledstrip na verloop van tijd loslaten.
Deel 3: de set aan de muur bevestigen
- Leg de installatiehulp rond je dartbord. De installatiehulp zorgt dat de ring precies rond en gecentreerd rond je bord komt, zodat je de schroefgaten op de juiste plek aftekent. Je kunt kiezen uit twee posities: een houder recht op de 11, of een houder recht op de 6. Welke je kiest is een kwestie van persoonlijke voorkeur.
- Plaats de ring met camera-armen in de houders en controleer of de ring mooi rond is.
- Teken de schroefgaten van de voeten zorgvuldig af op de muur. Hoe preciezer je hier werkt, hoe beter de ring gecentreerd hangt, en dat bepaalt straks hoe nauwkeurig de camera's registreren.
-
Bevestig de voeten aan de muur. Wat je moet doen hangt af van je muur:
- Houten wand: je schroeft de voeten direct vast.
- Beton of gips: boor eerst voor, plaats de pluggen en schroef de voeten daarna vast.
- Haal de installatiehulp weg. Die heb je alleen nodig voor het aftekenen, na het ophangen heb je hem niet meer nodig.
De set hangt. De volgende stap is de camera's aansluiten op je computer en kalibreren. Dat lees je in onze handleiding Autodarts aansluiten en kalibreren.
Tips voor een goede registratie
- Hang de ring precies gecentreerd. Een ring die scheef of uit het midden hangt, is de meest voorkomende oorzaak van slechte registratie.
- Gebruik een stevige wand. Trillingen bij elke worp verschuiven de camera's net genoeg om fouten te veroorzaken.
- Draai de schroeven niet te strak. De onderdelen zijn 3D-geprint, en te veel kracht kan ze laten scheuren.
- Schijnt er licht door de naden van de ring? De ringdelen komen op negen punten samen. Met ring clips dek je die naden af.
Veelgestelde vragen over het monteren
Kan ik de Autodarts set alleen ophangen?
Ja. Met de installatiehulp teken je de schroefgaten in je eentje recht af, zodat de ring vanzelf goed rond en gecentreerd hangt. Met z'n tweeën gaat het wel wat makkelijker, vooral bij het bevestigen aan de muur.
Wat als er tijdens het monteren een onderdeel breekt?
Een gebroken geprint onderdeel printen we opnieuw voor je, ook als het je eigen schuld was. Je betaalt alleen de verzendkosten. Is een camera of de ledstrip defect, stuur ons dan je ordernummer en een foto, dan krijg je kosteloos een nieuwe.
